RESISTÊNCIA CARTUCHO ALTA CARGA PARA MOLDES E MANIFOLDS

CARTUCHO ALTA CARGA

Temperatura de até 300°C
Ø6,35mm até Ø25,40mm
Tolerância no diâmetro ±0,1mm

O Cartucho Alta Carga Zien é uma resistência elétrica aplicada tipicamente no interior de moldes e manifolds em sistemas de câmara quente de injetoras de plástico, cabeçotes e moldes de extrusoras, matrizes de vulcanização de borracha, entre outros processos que requerem aquecimento de matrizes ou moldes, com capacidade para operar em temperaturas de até 450°C.

Composto por um elemento resistivo em formato cilíndrico de cartucho, o Cartucho Alta Carga Zien possui em seu núcleo fios resistivos de níquel-cromo 80/20, isolados internamente com óxido de magnésio compactado com 99,8% de isenção de ferro.

Desenvolvido conforme normas internacionais para construção de resistências, o Cartucho Alta Carga Zien utiliza limites de dissipação de calor aplicados ao molde, prolongando sua vida útil e reduzindo paralisações de máquinas por falta de componentes essenciais para o processo de aquecimento elétrico.

Disponível em diversos diâmetros, comprimentos, potências e tensões, o Cartucho Alta Carga Zien oferece diferentes possibilidades de saídas de ligação e revestimentos para cabos de alimentação, incluindo termopares incorporados ao elemento aquecedor, que possui um ajuste fino de dimensões para otimização do seu desempenho na aplicação.

Aplicações Típicas:

Moldes e matrizes aquecidas
Moldes e manifolds de injeção de plásticos
Moldes e cabeçotes de extrusoras e sopradoras
Moldes de prensas para vulcanização de borracha


Características Técnicas

  • Temperatura de até 450°C
  • Potência de até 5kW
  • Ligação elétrica 110V ou 220V, monofásico
  • Elemento resistivo tipo cartucho de aço inoxidável 304
  • Fio resistivo de níquel-cromo 80/20 para alta temperatura
  • Isolação elétrica com óxido de magnésio 99,8% de isenção de ferro
  • Cabos de alimentação de fibra de vidro para alta temperatura

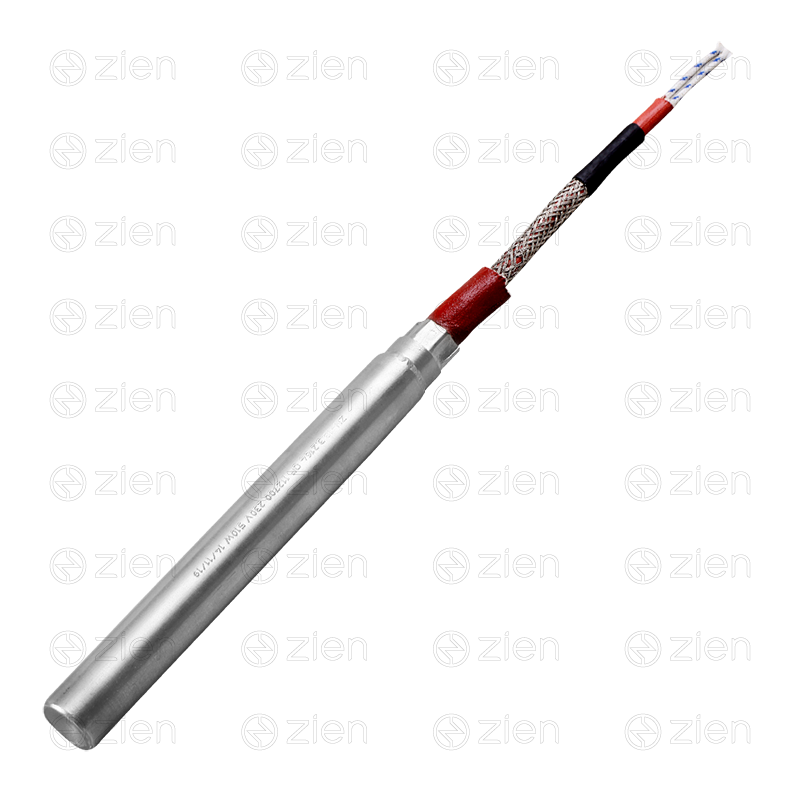

  • Revestimento dos cabos com conduíte ou espaguete siliglass

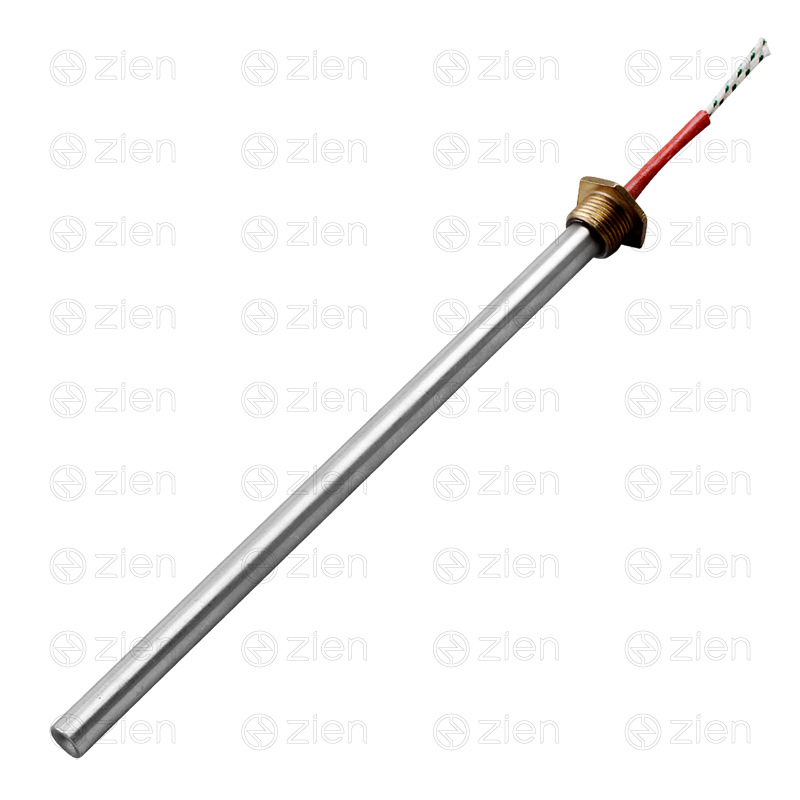

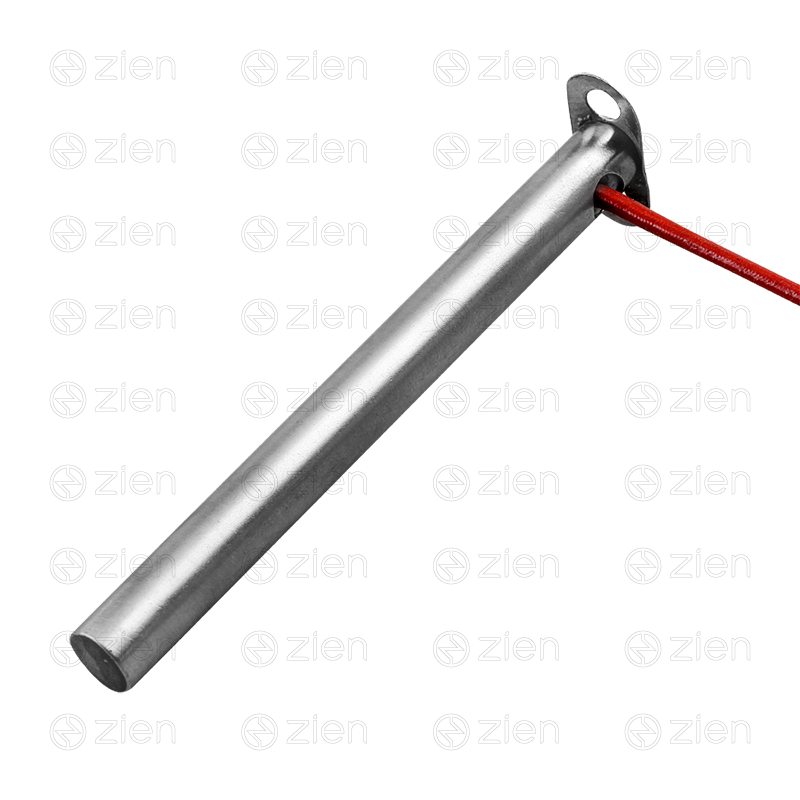

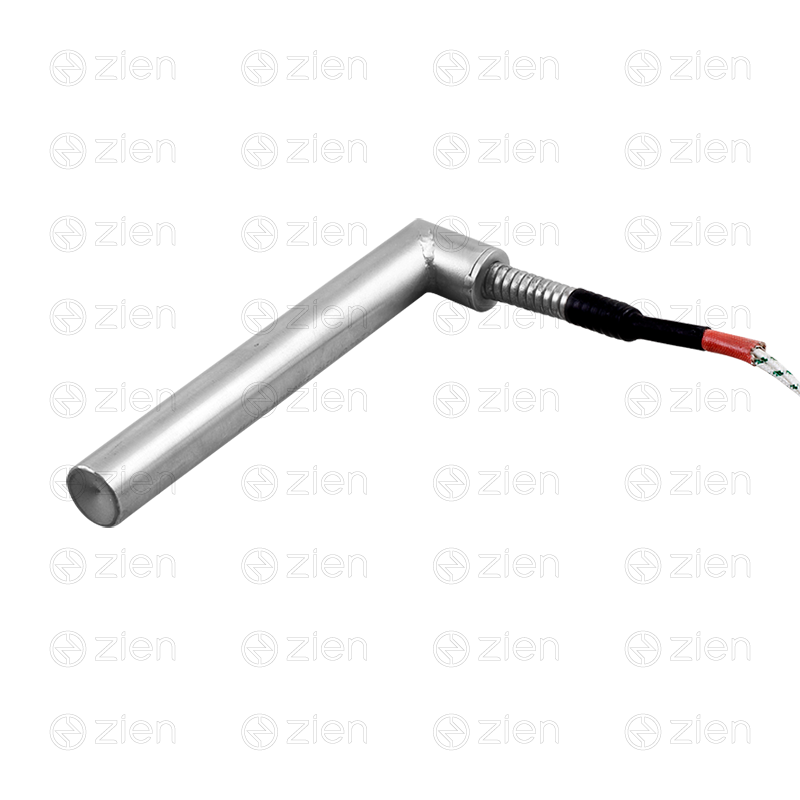

  • Diversas possibilidades de saídas para cabos de alimentação
  • Ligação elétrica bipolar ou unipolar
  • Comprimento do elemento: 30mm até 1m
  • Tolerância no comprimento: ±1mm
  • Tolerância do diâmetro: ±0,1mm
  • Diâmetros padrões:
6,35mm9,53mm12,70mm15,87mm19,05mm25,40mm
¼”⅜”½”⅝”¾”1”


Consulte um projeto configurado para a sua aplicação.
